Máquinas de corte y moldeo de alta precisión para la fabricación de semiconductores

Máquina para cortar y moldear semiconductores

Sistema de corte, formación y separación sincronizado de alta velocidad con levas totalmente automático (SMP: 70-90) comprende: el mecanismo de enderezamiento, de rotación, la base de montaje, el conjunto de corte y el conjunto de pie de flexión,Cada uno de los conjuntos de corte y de pie de flexión mencionados anteriormente se coloca con un punto de soporte del producto debajo de la baseEl conjunto de pie de flexión mencionado anteriormente comprende: una prensa fija inmóvil instalada en uno de los accesorios de posicionamiento mencionados anteriormente,un elemento de accionamiento instalado en la base de montaje mencionada anteriormente y accionado para ajustar la prensa fija inmóvil, y un elemento de accionamiento instalado en el dispositivo de posicionamiento antes mencionado.una unidad de accionamiento que está fijada en el soporte anterior y impulsa la prensa estacionaria para ajustar, una prensa de flexión de pie que se fija a la prensa estacionaria superior, y un accionamiento de flexión de pie que impulsa el ajuste de la prensa de flexión de pie,donde se coloca una ranura cóncava en el dispositivo de posicionamiento anterior en el área que coincide con el pie del producto, y esta ranura y la prensa de flexión del pie superior se utilizan para doblar el pie del producto de acuerdo con el proceso de flexión de chapa metálica.Este producto tiene un mecanismo giratorio mediante el cual el conjunto de corte de barras y el conjunto de flexión del pie están instalados en la misma máquina, de modo que el corte de la barra y la flexión del pie se pueden realizar de forma continua y por turnos, mejorando así la productividad del producto y, al mismo tiempo, la estructura del producto es simple,y la operación es fácil y conveniente, facilitando así la finalización del proceso.

Parámetros técnicos:

Aplicaciones:

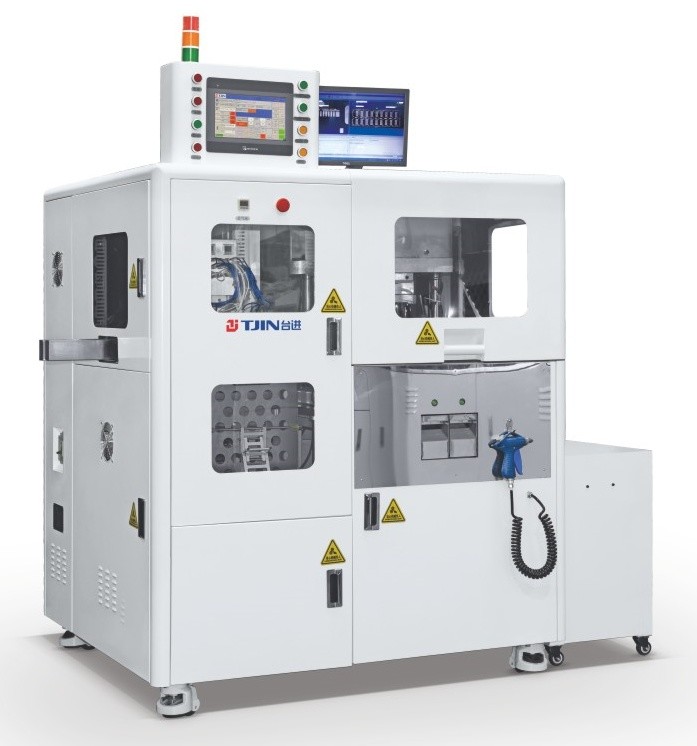

La máquina TJIN 003 Trim And Form es una máquina de corte y moldeo de semiconductores de última generación que ha sido diseñada específicamente para las necesidades de la industria electrónica moderna.Con su tecnología avanzada e ingeniería de precisión, esta máquina ofrece un rendimiento y una fiabilidad sin precedentes, lo que la convierte en la opción perfecta para cualquier aplicación de acabado y forma de semiconductores.

La máquina está equipada con un cargador automático de marco, lo que permite una fácil carga y descarga de componentes de semiconductores, lo que hace que el proceso sea más rápido y eficiente.Esta característica también reduce el riesgo de daños a los componentes durante el proceso de carga y descarga, garantizando una mayor tasa de rendimiento y minimizando los costes de producción.

El TJIN 003 está diseñado para manejar una variedad de tamaños de semiconductores, con un tamaño máximo de formación y recorte de 110 mm X 110 mm.Esto hace que sea una máquina versátil que puede manejar una amplia gama de componentes de semiconductores, lo que lo convierte en la opción ideal para cualquier aplicación de acabado y forma.

Una de las características clave de la TJIN 003 es su sistema de control PLC, que ofrece un control preciso y preciso de las operaciones de la máquina.reducir el riesgo de errores y garantizar un proceso de producción sin problemasEl sistema de control es fácil de usar y se puede programar fácilmente para satisfacer las necesidades específicas de cada aplicación.

La máquina está fabricada en China, garantizando una fabricación de alta calidad y el cumplimiento de los estándares internacionales.que facilita el transporte e instalación en cualquier instalación de producciónSus dimensiones de aproximadamente 1.200 mm x 1.200 mm x 1.500 mm también lo convierten en una solución de ahorro de espacio, lo que permite un uso eficiente del espacio del piso.

En general, la máquina TJIN 003 es la solución perfecta para cualquier aplicación de corte y moldeado de semiconductores.y diseño fácil de usar lo convierten en la mejor opción para los fabricantes de productos electrónicos que buscan aumentar la productividad y reducir los costos de producciónCon su rendimiento fiable y su producción de alta calidad, esta máquina es una herramienta esencial para cualquier línea de producción moderna.

Personalización:

Nombre de la marca: TJIN

Número de modelo: 003

Lugar de origen: China

Modo de funcionamiento: manual/automático

Velocidad de recorte: Aproximadamente 0,5 segundos por pieza

Consumo de aire: aproximadamente 100 L/min

Velocidad de formación: Aproximadamente 0,8 segundos por pieza

Peso: aproximadamente 500 kg.

Presentando los servicios personalizados de TJIN para nuestra innovadora máquina de recortar y moldear diseñada y fabricada en China,este Auto Trim & Form System es la solución perfecta para sus necesidades de corte y moldeo de semiconductores.

Nuestra máquina de corte y moldeo de tendones ofrece un modo de operación manual y automática, proporcionando flexibilidad y facilidad de uso para su proceso de producción.5 segundos por pieza y una velocidad de formación de aproximadamente 00,8 segundos por pieza, nuestra máquina garantiza eficiencia y precisión en cada acabado y forma.

Con un consumo de aire de aproximadamente 100L/min, nuestra máquina es respetuosa con el medio ambiente y rentable.nuestra máquina de recortar y formar es compacta y fácil de instalar en cualquier línea de producción.

Escoge TJIN para todas tus necesidades de máquina de recortar y moldear y experimenta nuestros servicios personalizados de primer nivel.y eficiencia para su proceso de corte y moldeo de semiconductores.

Embalaje y envío:

La máquina de recortar y formar será cuidadosamente empaquetada y enviada para garantizar su llegada segura.La caja será entonces sellada y etiquetada con la información de envío necesaria.

Para los envíos nacionales dentro de los Estados Unidos, la máquina será enviada a través del envío terrestre con un transportista de buena reputación.La máquina se enviará por transporte aéreo con la documentación adecuada y el despacho de aduanas..

Los clientes también pueden optar por el envío acelerado a un costo adicional, que se calculará en función del destino y la velocidad de entrega deseada.

Tras el envío, los clientes recibirán un número de seguimiento para rastrear la entrega de su máquina de recortar y formar.

Preguntas frecuentes:

• P: ¿Cuál es la marca de este producto?
  R: La marca de este producto es TJIN.
• P: ¿Cuál es el número de modelo de este producto?
  R: El número de modelo de este producto es 003.
• P: ¿Dónde se fabrica este producto?
  R: Este producto es fabricado en China.
• P: ¿Cuál es la función de este producto?
  R: Este producto es una máquina de recortar y formar, utilizada para recortar y formar componentes electrónicos.
• P: ¿Cuál es la fuente de energía de este producto?
  R: La fuente de energía de este producto es la electricidad.

Principales características

Función del equipo: corte y flexión, moldeo, separación de productos después del sellado de plástico;

Los paquetes aplicables: SOT/SOD/TSOT/SOP/TO252/TO263/SMD y otras series.

Potencia de perforación: servomotor con potencia de 3 a 5T;

Velocidad de corte del tendón: 70-100 golpes/minuto (SPM: 70-100)

Sistema de control: PLC (Omron)

Sistema operativo: pantalla táctil + botones, pantalla UPH/SPM con el número de punzones y cortes;

Estructura de alimentación: alimentación con cargadores dobles rotativos.

Estructura receptora: receptor de cartuchos (a granel)

Sistema de protección de seguridad: el equipo dispone de un dispositivo de protección contra fugas, un dispositivo de botón de parada de emergencia y todas las puertas principales de protección están equipadas con un dispositivo de protección SENSOR;
